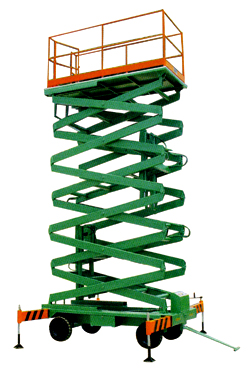

| 產品名稱：剪叉式高空作業平臺 |
|
| 產品編號：151626-263 |
| 產品型號：1 |
| 更新時間：2012.02.21 |
| 出品單位：液壓千斤頂|液壓彎管機--泰州市長風液壓機械制造有限公司 |
| 瀏覽次數： |
|
 產品詳細介紹 |
產品的主要用途
我公司是生產液壓升降機的專業廠家。引進國外先進液壓技術和結合自身十多年來生產經驗設計生產的液壓升降機，主要用于工廠、倉庫、車站、碼頭、機場等地的高空作業、貨物搬運和生產線配套等。
| 型號 |
額定載荷kg |
最大高度mm |
最低高度mm |
臺面尺寸mm |
起升時間s |
電機功率kw |
電壓v |
整機重量kg |
| SJY0.3-3 |
300 |
3000 |
850 |
1300×850 |
16 |
0.55 |
380v/50hz |
400 |
| SJY0.3-6 |
300 |
6000 |
950 |
1780×880 |
54 |
0.75 |
380v/50hz |
750 |
| SJY0.3-9 |
300 |
9000 |
1350 |
1800×1000 |
72 |
1.1 |
380v/50hz |
1200 |
| SJY0.3-11 |
300 |
11000 |
1600 |
2100×1150 |
73 |
1.5 |
380v/50hz |
1320 |
| SJY0.3-12 |
300 |
12000 |
1750 |
2450×1350 |
85 |
2.2 |
380v/50hz |
1700 |
| SJY0.3-14 |
300 |
14000 |
1900 |
2450×1350 |
98 |
2.2 |
380v/50hz |
2200 |
| SJY0.3-16 |
300 |
16000 |
1950 |
2500×1500 |
130 |
3 |
380v/50hz |
2600 |
| 剪叉式高空作業平臺(重載式)技術參數 |
| SJY0.5-4.5 |
500 |
4500 |
980 |
1300×850 |
31 |
0.75 |
380v/50hz |
560 |
| SJY0.5-6 |
500 |
6000 |
950 |
1780×880 |
49 |
0.75 |
380v/50hz |
750 |
| SJY0.5-7.5 |
500 |
7500 |
1400 |
1800×1000 |
62 |
1.1 |
380v/50hz |
1150 |
| SJY0.5-9 |
500 |
9000 |
1550 |
1800×1000 |
81 |
1.1 |
380v/50hz |
1260 |
| SJY0.5-11 |
500 |
11000 |
1600 |
2100×1150 |
80 |
1.5 |
380v/50hz |
1380 |
| SJY0.5-12 |
500 |
12000 |
1750 |
2450×1350 |
90 |
2.2 |
380v/50hz |
1850 |
| SJY0.5-14 |
500 |
14000 |
1900 |
2450×1350 |
120 |
2.2 |
380v/50hz |
2500 |
| SJY1-6 |
1000 |
6000 |
1300 |
1800×1100 |
50 |
1.5 |
380v/50hz |
1200 |
| SJY1-9 |
1000 |
9000 |
1550 |
2100×1150 |
55 |
2.2 |
380v/50hz |
1850 |
| SJY1.5-9 |
1500 |
9000 |
1800 |
2600×1500 |
90 |
3 |
380v/50hz |
2200 |
| SJY1-12 |
1000 |
12000 |
1800 |
2450×1350 |
95 |
2.2 |
380v/50hz |
2500 |
| SJY1-14 |
1000 |
14000 |
1900 |
2500×1400 |
98 |
3 |
380v/50hz |
2600 | 產品的主要結構和系統說明
高起升移動式液壓升降平臺一般有四個部分構成，即機械結構、液壓系統、電氣系統和移動裝置。
3.1結構
升降機的機械結構一般由底座、臂架和工作臺三部分組成。底座采用相應強度鋼板焊接而成；臂架為剪撐鉸鏈?zhǔn)酱怪鄙�，采用高�?qiáng)度無縫矩形管制作，強度高、外形美觀；工作臺能幾人同時操作，并設有安全護欄和低壓操縱屏，操作安全可靠。
3.2液壓系統說明
從油泵吸油，推動油缸中的活塞，頂升交叉臂架垂直上升，下降時，壓力油在限速閥和流量調節閥的監控下，通過電磁閥流回油箱。
油缸過載時，油泵輸出的壓力油通過溢流閥（安全閥）直接流回油箱。為了防止油管破裂發生失控下降事故，每個油缸進油（兼作回油）的管路上，設有單向限速閥，即使在油管破裂的情況下，也能保證以正常的下降速度下降。
詳細工作原理請參閱（液壓原理圖）。
使用方法
4.1使用前的準備
為了確保使用安全，并使本機處于良好的工作狀態，使用前，應先進行外觀性能檢查。檢查內容如下：
a、電源線是否完好；
b、各按鈕是否有效；
c、輸油管等有否漏油現象；
d、臂架上各交叉點螺母是否緊固。
4.2操作步驟
a、撐開支腿，調整支腿螺栓，使升降臺保持水平，然后鎖定支腿定位栓；
b、接通電源并打開電源，待指示燈亮后試車一次即可進行工作。
4.3 使用須知
a、按規定載荷工作，嚴禁超載使用，在特殊應急情況下最多不得超載10%；
b、在沒有安全護欄的固定式升降臺上嚴禁載人工作；
c、在動作過程和處于上升位置時，不得移動升降臺；
d、升降臺工作時，必須撐開支腿，嚴禁在工作平臺上作激烈的人為搖晃。
e、嚴禁在工作臺上進行任何帶電作業；
f、發現升降臺工作壓力過高或聲音異常時，應立即停機檢查，以免升降臺遭受嚴重破壞。一般故障請參閱（故障及排除）；
g、使用時風力不大于5級，雷雨時不得使用本機。
維護保養
安全須知
a、 非電氣專業人員不得隨意拆裝電器，以防觸電或誤接。
b、 需要進入升降臺工作平臺下面檢修時，必須吊住升降臺工作平臺。以防升降臺突然下降，造成人員傷亡；
c、非專業人員不得任意調整溢流閥，液壓系統中的每個元件都是在規定壓力下工作時，任意調整溢流閥后，可能會造成液壓系統非正常運轉。對人、機、物都會有不必要的損傷；
d、卸液壓系統任何部位之前，必須首先卸壓，以免壓力油噴出，工作臺突然下滑；
e、相應運動部件間均加注一些潤滑油，延長軸承使用壽命；
f、檢查液壓油的油質和油位。升降臺全程升起。在這位置時，液壓油面應高出箱底40-50毫米。液壓機是否變暗、發粘或有砂礫等異物，如有發現應及時更換120#液壓油。 |
|
|
